Hardware Projekte

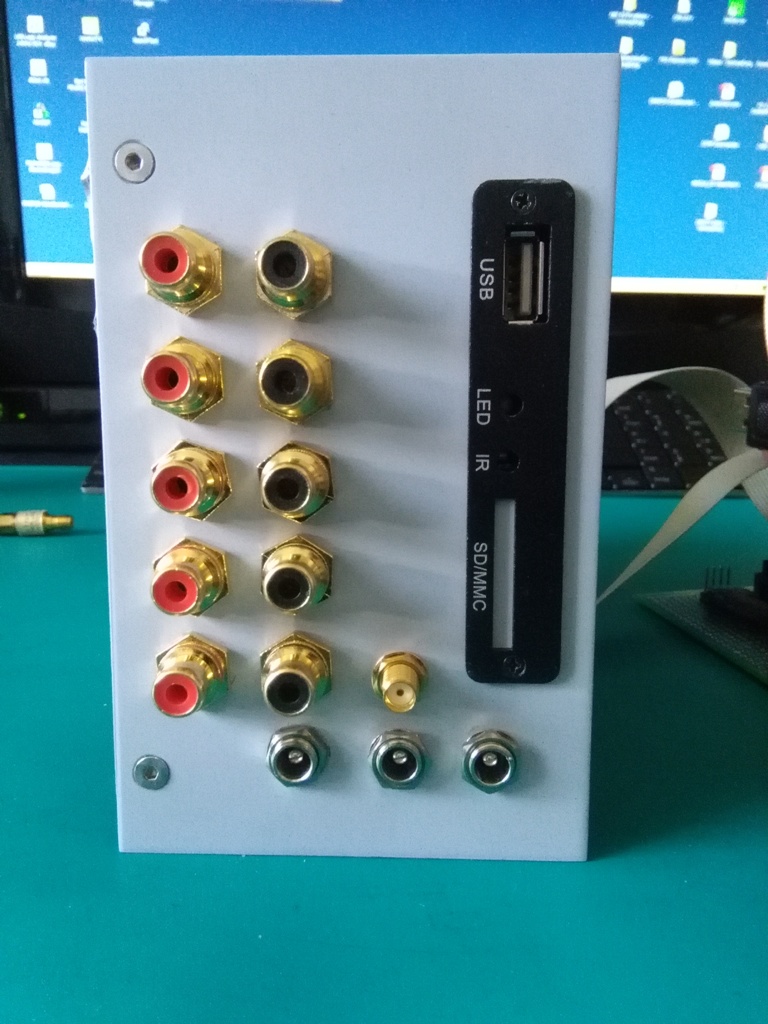

DM0FOX Videomatrix 8x6, OSD, Syncdetektoren und Mediaplaxer

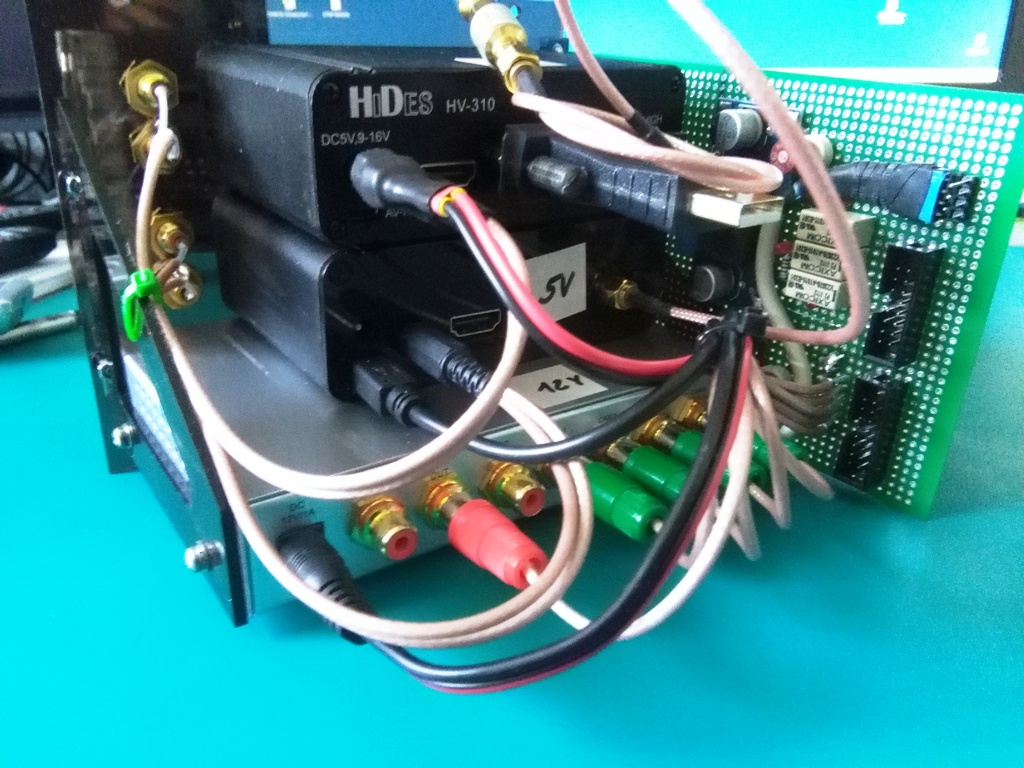

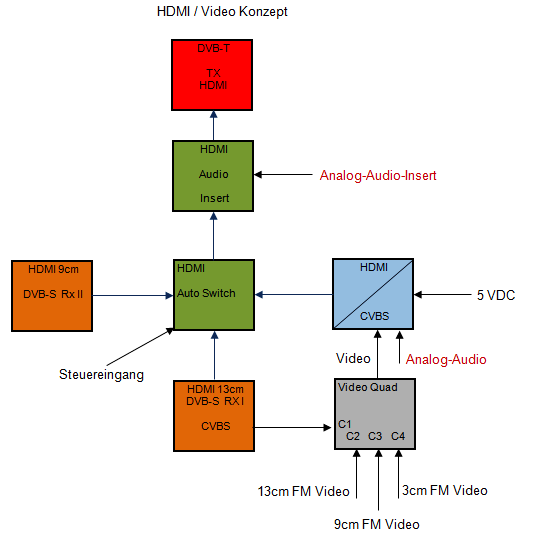

DM0FOX Video DVB-T TX, RX u. Videoquad


a1

a3

a2

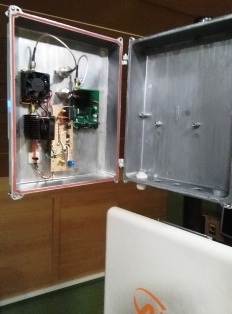

AMOS Antenne 1291MHz gefertigt con DL8MBI, Design und Abgleich DD0YR VSWR 1:1.3

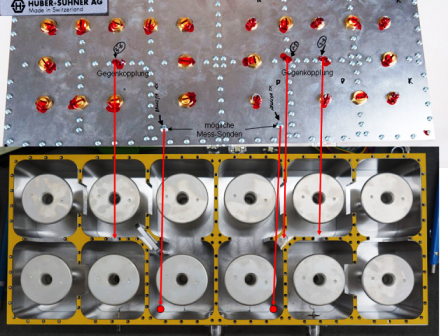

Duplexer für DM0FOX / Umbau und Abgleich

f1

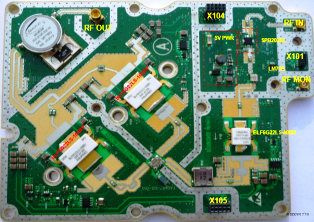

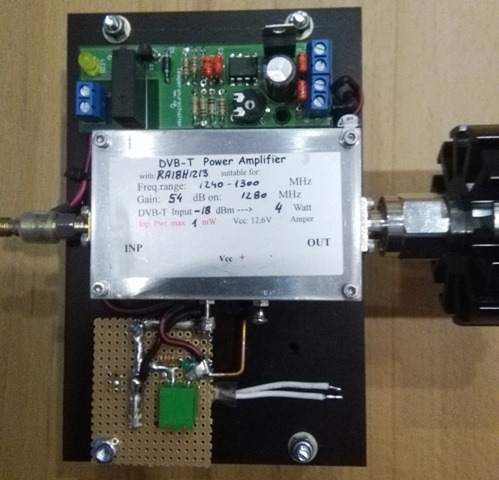

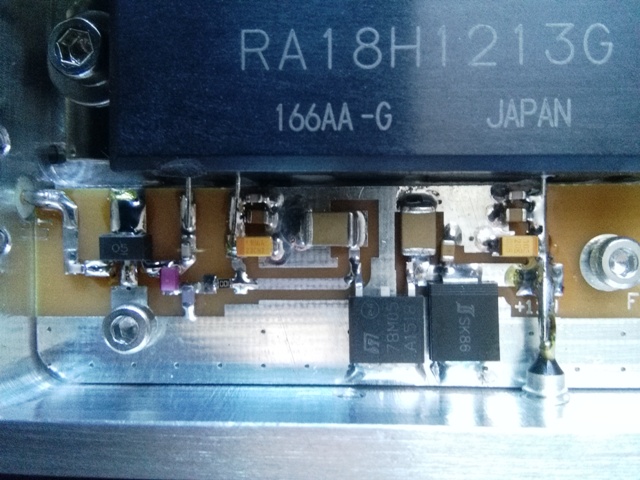

DVB-T 23cm PA (-10 dBm Input ---> 34 dbM Output) 12VDC / 8A

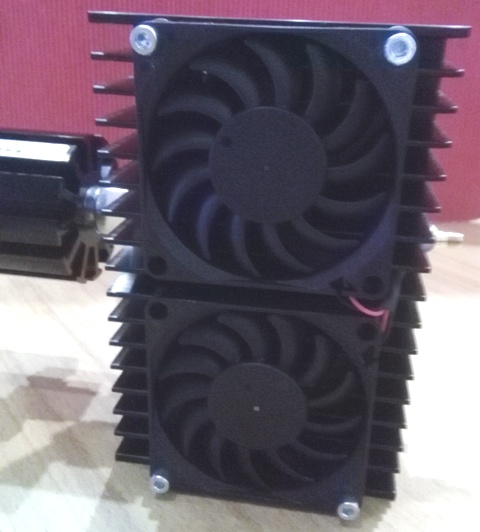

pa1pa2 pa

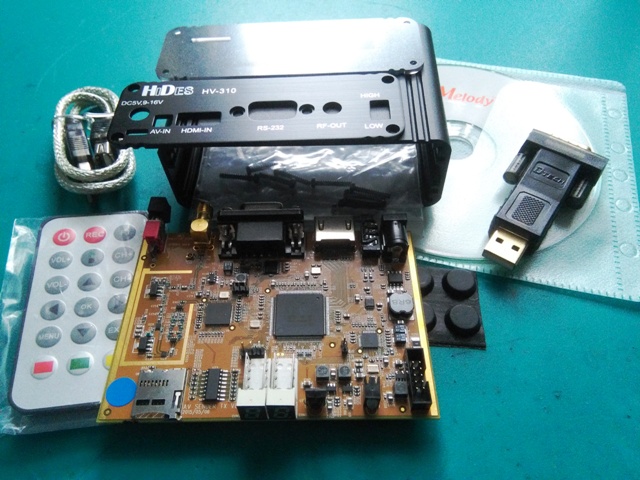

DVB-T Sender HV-310. max. 5mW Out, 107 MHz - 1300 MHz. Bandbreiten 1-8 MHz.

dvbt-0

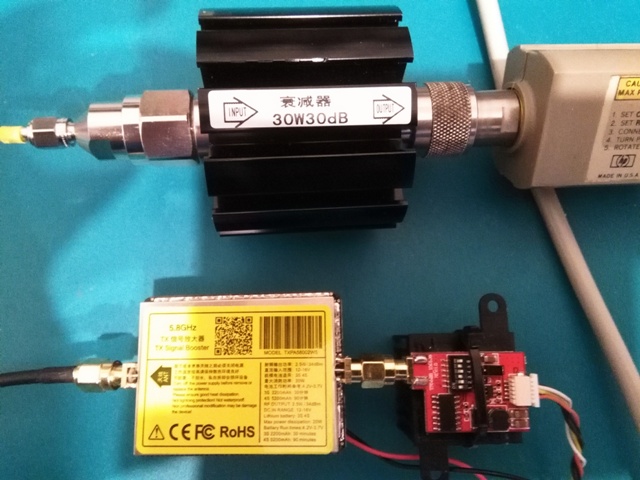

5.8 GHz FM ATV Projekt für den kleinen Geldbeutel. Komplette Sendeeinheit inkl. Basisband mit AV Eingang zusammen mit dem PA Modul ergeben die ATV Sendeanlage mit ca. 3 Watt HF-Ausgangsleistung. Zusammen mit einer H/V Panelantenne ist die Mini Anlage betriebsbereit. Das Ganze ist für ca.100 € zu haben.

58ATV

a1


Informationen rund um Antennen, Grundlagen und Messtechnik

rf-ant


Remote Control via Internet

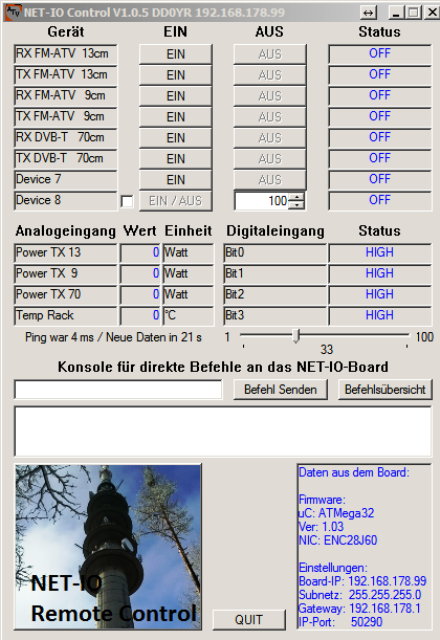

Dieses Programm bietet die Möglichkeit das Pollin Board AVR-NET-IO lokal und über das Internet zu steuern. Die Software habe ich in PureBasic erstellt und sie ist auf verschiedene Plattformen konvertierbar. Dank an Oliver Schlenker, der mich auf diese Idee brachte.

AVR-NET-IO Board

avr-board

Datenmonitor / Datenlogger zum Download Bild anklicken...

dl

Steuerprogramm

netio

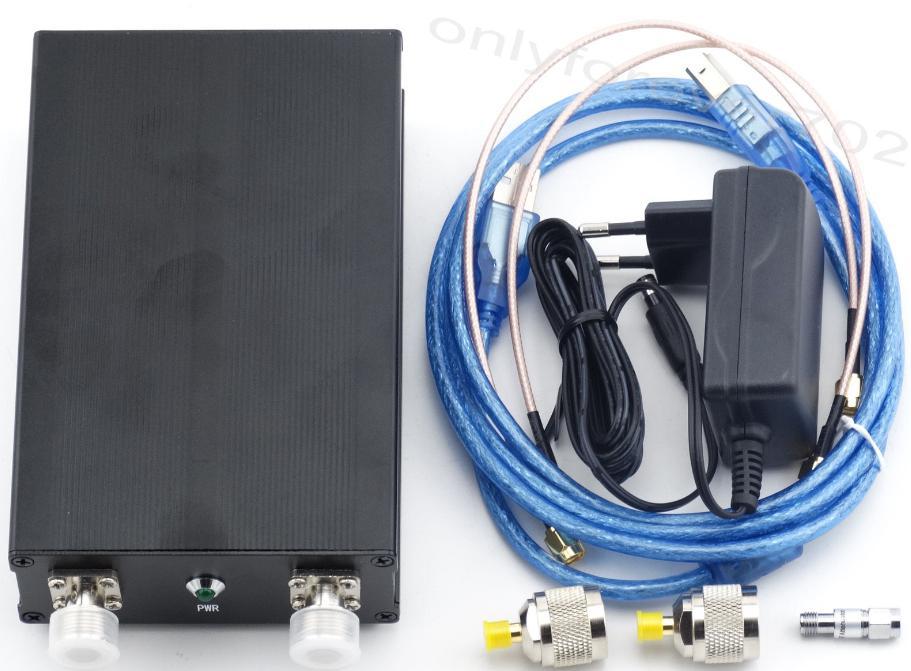

138M-4.4G NWT4000-1 Sweep Network Analyzer + 40DB attenator+ SMA ,USB Cables

sweeperIdeales Messmittel zum Messen von Filtern, Sendespectren, Dämpfungen usw...


Relaismatrix via I2C Steuerbus

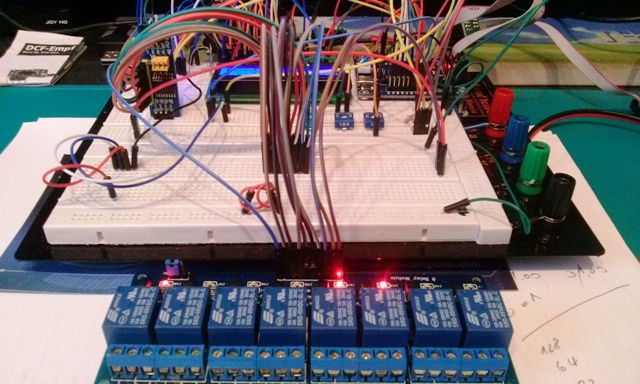

Diese RelMatrix kann im Modus Local und Remote via I2C verwendet werden. Ich werde diese zur Steuerung meiner ATV Sationen einsetzen.

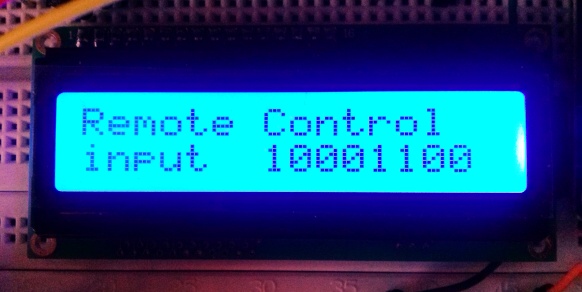

rel1 rel2

RF Powermesskopf 1MHz -10GHz.

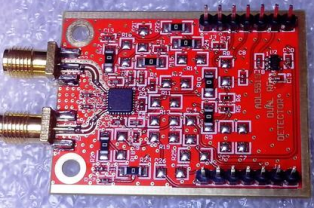

Based on the Analog Devices ADL5519 chip, this module is a complete Dual channel RF Power meter head for 50 ohm systems working from 1 MHZ to 10 GHZ with 62 dB dynamic range (+/- 3 dB).

rd

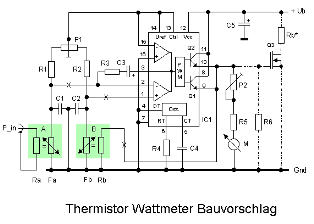

Thermistor Wattmeter

tm

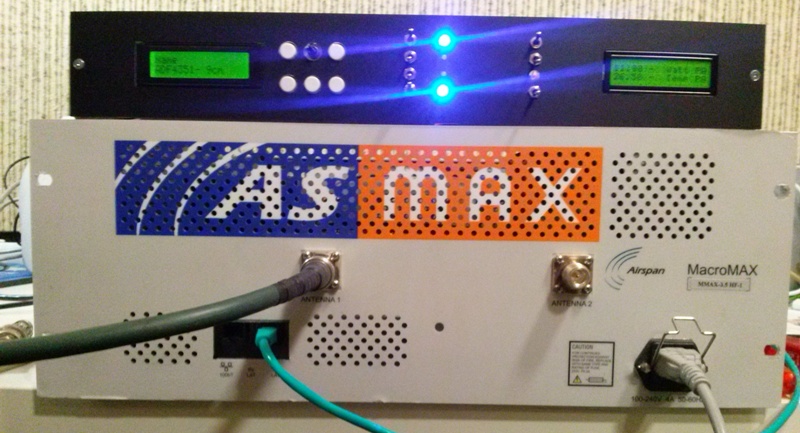

9cm 3.450 MHz ATV Sender
9cm

meine ehemalige Spielwiese
ant

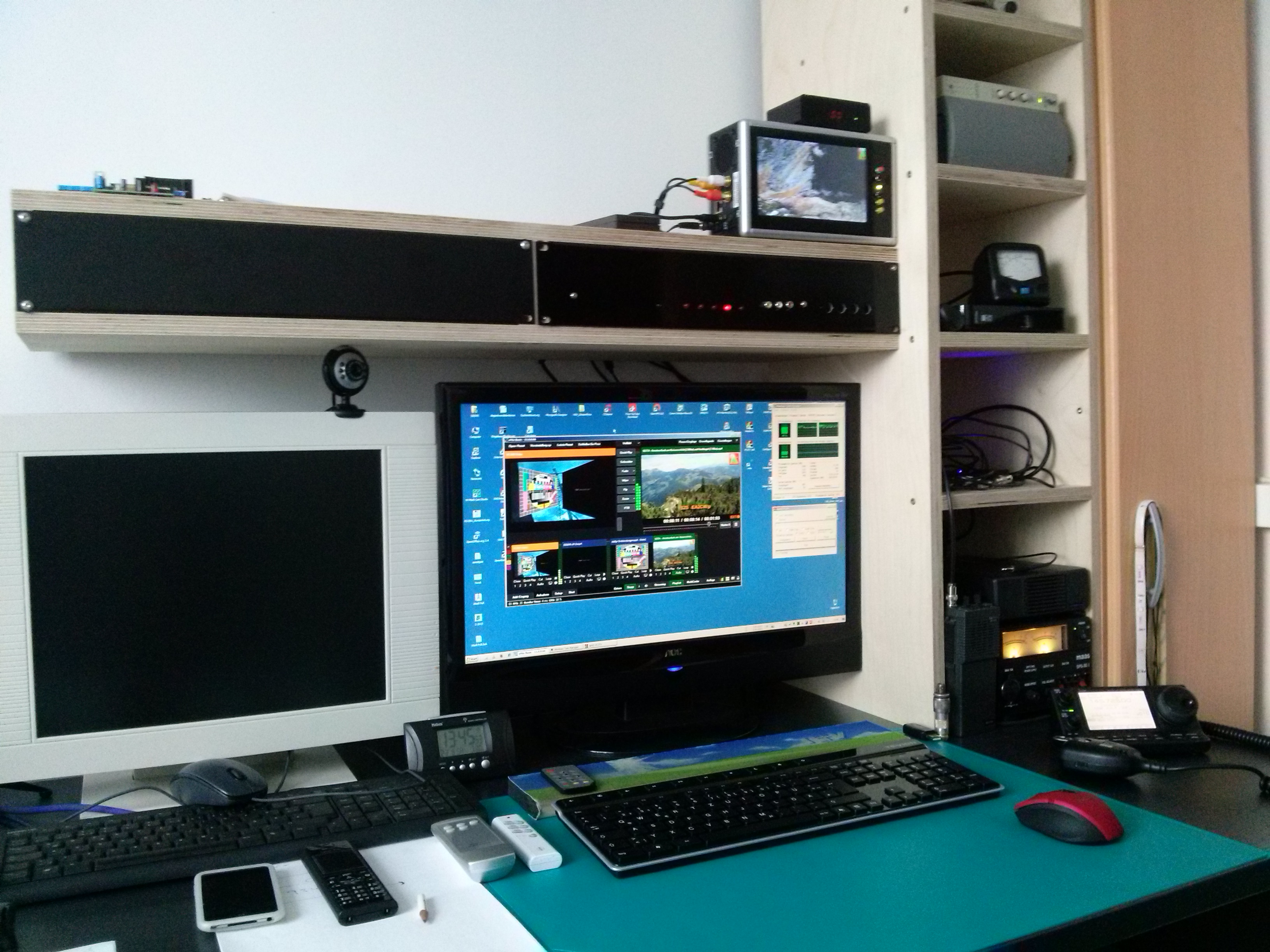

24-August-2014 Endlich nimmt mein Shack die Form an die ich mir vorgestellt habe. s1

s4s5s6




ic7100sdrFoxLogoatv
